Može li automatski stroj za namatanje biti nadogradnja koju vaša radionica za brtvljenje treba?

Sektor proizvodnje industrijskih brtvila prolazi kroz značajnu transformaciju. S globalnim tržištem industrijskih brtvi procijenjenim na približno 12,8 milijardi USD u 2025. i predviđanjem da će dosegnuti 21,08 milijardi USD do 2034., rastući uz CAGR od 5,7%, proizvođači diljem svijeta suočavaju se sa sve većim pritiskom da povećaju proizvodnju uz održavanje rigoroznih standarda kvalitete. Očekuje se da će samo azijsko-pacifička regija porasti sa 4,75 milijardi dolara u 2025. na 6,43 milijarde dolara do 2030. uz CAGR od 6,3%, što ukazuje na značajnu potražnju za rješenjima za brtvljenje u rafinerijskoj, petrokemijskoj, kemijskoj preradi i industriji proizvodnje električne energije.

Spiralno namotane brtve (SWG) i dalje su među najčešće korištenim rješenjima za brtvljenje prirubnica s povišenom stranom u zahtjevnim industrijskim primjenama. Sastoje se od izmjeničnih slojeva metalnog namotaja (obično od nehrđajućeg čelika) i materijala za punjenje kao što je fleksibilni grafit ili politetrafluoroetilen (PTFE) namotanih u spiralni oblik, nudeći odličan oporavak od kompresije i brtvljenje u širokom rasponu temperatura i tlakova.

Međutim, postizanje dosljedne kvalitete brtve zahtijeva više od osnovnih sposobnosti namatanja. Mnoge se radionice i dalje oslanjaju na ručne ili poluautomatske procese namotavanja, što dovodi do varijabilnosti u gustoći namotaja, distribuciji punila i cjelovitosti konačnog proizvoda. Ovo postavlja važno pitanje za proizvođače brtvi: Može li automatski stroj za namatanje biti nadogradnja koja je potrebna vašoj radionici za brtvljenje?

Razumijevanje ključnih izazova u proizvodnji spiralnih brtvila

Prije istraživanja rješenja za automatizaciju, bitno je razumjeti ključne bolne točke koje muče tradicionalne postupke proizvodnje brtvila. Voditelji proizvodnje i operateri radionica stalno prijavljuju sljedeće izazove:

Nedosljednosti ručnog navijanja

Postupci ručnog namotavanja unose značajnu varijabilnost u proizvodnju brtvila. Napetost primijenjena na metalne trake, gustoća materijala za punjenje i ujednačenost koraka namotavanja mogu dramatično varirati između operatera, pa čak i između serija koje proizvodi isti operater. Prema tehničkoj literaturi, trenutna kvaliteta proizvodnje spiralno namotanih brtvi često ne doseže industrijske standarde, s različitim punilima koja pokazuju različita mehanička i brtvena svojstva ovisno o preciznosti proizvodnje.

Istraživanje je pokazalo da gustoća namota značajno utječe na ponašanje brtvljenja. Ispitivanja kompresije nisu nužno u izravnoj korelaciji s optimalnom sposobnošću brtvljenja za spiralno namotane brtve — dosljedni parametri namotaja ključni su za postizanje pouzdanih performansi u proizvodnim serijama.

Kontrola kvalitete i opterećenja usklađenosti

Pridržavanje međunarodnih standarda kao što su ASME B16.20, ASME B16.5, BS1560 i ASME B16.47 obavezno je za brtve koje se koriste u kritičnim primjenama kao što su naftovodi i plinovodi, rafinerije i kemijska postrojenja. Usklađenost zahtijeva dokumentiranu debljinu trake (obično 0,15–0,25 mm), kontrolirani korak namotaja i pravilan odabir materijala za unutarnje i vanjske prstenove za vođenje.

Ručne operacije otežavaju dosljedno dokumentiranje i praćenje ovih parametara. Svaka brtva zahtijeva provjeru debljine punila, gustoće namota i integriteta točkastog zavarivanja - zadaci koji postaju sve dugotrajniji kako se obujam proizvodnje povećava.

Intenzitet rada i praznine u vještinama

Tradicionalna proizvodnja spiralno namotanih brtvi zahtijeva iskusne operatere koji razumiju nijanse dodavanja metalne trake, rukovanja dodatnim materijalom i kontrolu napetosti. Krivulja učenja je strma, a iskusno osoblje sve je teže pronaći kako radna snaga u proizvodnji stari. Poluautomatski strojevi za namatanje često ne mogu izmjeriti promjer ili broj zavoja, ne mogu prilagoditi napetost čeličnog remena i u konačnici ugrožavaju kvalitetu proizvoda.

Osim toga, troškovi rada nastavljaju rasti u glavnim proizvodnim regijama. Radionice koje ne mogu poboljšati produktivnost po operateru suočavaju se sa smanjenjem profitnih marži čak i kada potražnja na tržištu raste.

Kako automatizacija transformira proizvodnju spiralnih brtvila

Automatski strojevi za namatanje sustavno rješavaju svaki od ovih izazova. Moderni automatski strojevi za namatanje spiralno namotanih brtvila uključuju značajke koje iz temelja mijenjaju proizvodne mogućnosti.

Precizna kontrola kroz programabilne sustave

Napredni strojevi za automatsko namatanje koriste programibilne logičke kontrolere (PLC) ili sustave računalne numeričke kontrole (CNC) za upravljanje svim aspektima procesa namotavanja. Operateri unose ciljane dimenzije, parametre gustoće punila i postavke brzine namotavanja—a stroj automatski izvršava cijeli niz.

- Kontrola promjera: Potpuno automatski strojevi za namatanje osiguravaju precizne uređaje za kontrolu vanjskog promjera koji poboljšavaju stabilnost kvalitete proizvoda. Operateri jednostavno ubacuju sirovine, unose tražene podatke i količinu brtve, a stroj automatski ubacuje grafitno punilo i čelični obruč za dovršetak proizvodnje.

- Automatizacija točkastog zavarivanja: Moderni automatski strojevi za namatanje uključuju funkcije automatskog točkastog zavarivanja koje osiguravaju dosljedno postavljanje zavara i prodiranje—eliminirajući glavni izvor ručne varijabilnosti.

- Optimizacija dodavanja punila: Novodizajnirane komponente vodilice za grafitno punilo pomažu u postizanju savršene završne obrade brtve s obje strane, osiguravajući jednoliku distribuciju punila tijekom procesa namotavanja.

Povećanje produktivnosti od rada s više strojeva

Jedna od najuvjerljivijih prednosti automatskih strojeva za namatanje je njihova sposobnost da omoguće nadzor više strojeva. Jedan operater može nadzirati više strojeva za automatsko namatanje istovremeno, dramatično povećavajući učinak po satu rada. Neke automatske konfiguracije strojeva sa spiralno namotanom brtvom omogućuju jednom operateru da nadzire pet strojeva istovremeno, s proizvodnim stopama koje dosežu čak 12 sekundi po komadu za standardne veličine.

Za brtve većeg promjera, automatski horizontalni strojevi za namatanje opremljeni servo motorima za pogon valjaka za oblikovanje rješavaju glavni problem ravnosti brtve—čest problem pri proizvodnji spiralno namotanih brtvi velikih dimenzija. Ovi strojevi automatski kontroliraju veličinu brtve, izvode točkasto zavarivanje i režu čelični obruč bez intervencije operatera tijekom proizvodnog ciklusa.

Dosljednost u proizvodnim serijama

Kada radionica prijeđe na opremu za automatsko namatanje, varijabilnost između serija dramatično se smanjuje. Isti program daje isti rezultat svaki put - bez obzira na to radi li stroj s jednom brtvom ili tisućom. Ova dosljednost je osobito vrijedna za radionice za brtve koje opskrbljuju industrije sa strogim zahtjevima kvalitete, uključujući:

- Prerada i rafiniranje ugljikovodika

- Petrokemijska prerada

- Kemijska proizvodnja

- Proizvodnja električne energije

- Celuloza i papir

- Istraživanje i transport nafte i plina

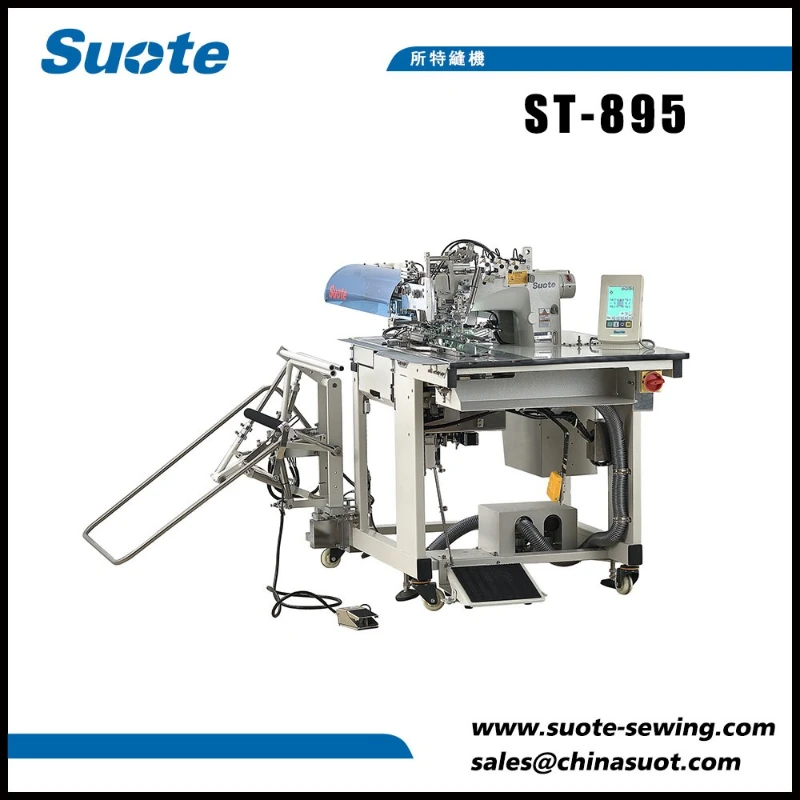

NaSUOTE(Zhejiang Suote Sewing Machine Mechanism Co., Ltd.), inženjerski pristup preciznoj proizvodnji proteže se na više linija proizvoda. Smještena u gradu Yueqing, provincija Zhejiang, Kina, tvrtka posluje u pogonu od 40.000 četvornih metara osnovanom 2000. godine i razvila je specijalizirane strojeve potpomognute godinama iskustva u proizvodnji. Ista predanost preciznoj automatizaciji koja ih pokrećeAutomatska glava za šivanje džepova s ​​dvostrukom iglominformira njihov pristup opremi za proizvodnju brtvila. Tvrtkini sustavi kontrole kvalitete i stalne inovacije usmjereni su na podršku radionicama koje traže pouzdana automatizirana rješenja.

Tehničke specifikacije na prvi pogled

Razumijevanje mogućnosti stroja bitno je kada se procjenjuje odgovara li automatski stroj za namatanje vašim specifičnim proizvodnim zahtjevima. Dok različiti proizvođači nude različite konfiguracije, sljedeća tablica prikazuje ključne tehničke parametre tipične za suvremene automatske strojeve za namotavanje spiralnih brtvi:

Ove specifikacije pokazuju da automatski strojevi za namatanje nisu samo inkrementalna poboljšanja u odnosu na ručne metode – oni predstavljaju temeljni pomak u proizvodnim sposobnostima. Sposobnost proizvodnje brtvi s dosljednom gustoćom namotaja, preciznom kontrolom promjera i automatskim točkastim zavarivanjem mijenja ono što radionice mogu postići.

Industrijske aplikacije koje potiču potražnju za automatizacijom

Spiralno namotane brtve nalaze primjenu u iznimno širokom rasponu industrijskih sektora. Razumijevanje ovih primjena pomaže radionicama za brtvljenje da cijene tržišne prilike dostupne s automatiziranim proizvodnim mogućnostima.

Nafta i plin

Industrija nafte i plina predstavlja jednog od najvećih potrošača spiralno namotanih brtvila. Ove se brtve intenzivno koriste u rafinerijama, postrojenjima za preradu prirodnog plina, platformama na moru i spojevima cjevovoda. Idealni su za preradu i rafiniranje ugljikovodika gdje je kontrola istjecanja kritična, a radno okruženje agresivno.

Spiralno namotane brtve već se dugo koriste kao elementi za brtvljenje u rafinerijama, kemijskim postrojenjima, plinskim instalacijama, postrojenjima za pročišćavanje vode i općoj izgradnji cjevovoda. Za ove primjene, dosljedna kvaliteta brtve izravno utječe na sigurnost, usklađenost s okolišem i vrijeme neprekidnog rada.

Kemijska i petrokemijska obrada

Kemijska postrojenja zahtijevaju brtve koje podnose korozivne medije, širok raspon temperatura i fluktuacije tlaka. Spiralno namotane brtve proizvedene s namotajem od nehrđajućeg čelika 316L i fleksibilnim grafitnim ili PTFE punilom pružaju izvrsnu brtvljenje, otpornost na toplinu i kemijsku otpornost na različite tekućine. Korištenje nehrđajućeg čelika 316SS s povećanom otpornošću na koroziju idealno je za teške uvjete rada tipične za naftne, plinske, petrokemijske i kemijske operacije.

Proizvodnja električne energije

Od konvencionalnih termoelektrana do nuklearnih postrojenja, brtve igraju ključnu ulogu u parnim sustavima, krugovima hlađenja i granicama zadržavanja. Spiralno namotane brtve osiguravaju kompresijski oporavak potreban za održavanje brtvi kroz toplinske cikluse, što ih čini nezamjenjivim u primjenama za proizvodnju električne energije.

Hrana i piće

Čak i postrojenja za preradu hrane i pića koriste spiralno namotane brtve, posebno u parnim sustavima, izmjenjivačima topline i sanitarnim cjevovodima gdje je cjelovitost brtve ključna za kvalitetu i sigurnost proizvoda.

Poznavanje materijala: izbor nehrđajućeg čelika i punila

Operateri u radionicama koji razmatraju ulaganje u automatski stroj za namatanje trebali bi razumjeti materijale koje će obrađivati. Učinkovitost spiralno namotane brtve uvelike ovisi o odgovarajućem odabiru materijala za metalni namot i za punilo.

Metalni materijali za namotaje

Nehrđajući čelik 316L uobičajeni je materijal za namotavanje spiralno namotanih brtvi, koji nudi otpornost na temperaturu od -150°F do 1400°F (-100°C do 760°C). Metalna traka je obično u obliku slova V ili W, omotana zajedno s nemetalnim punilom kroz laminiranje i spiralno namotavanje, s točkastim zavarivanjem primijenjenim na krajevima kako bi se osigurala struktura.

Materijali za punjenje

Fleksibilni grafit i PTFE dva su primarna materijala za punjenje koji se koriste u spiralno namotanim brtvama. Svaki nudi različite prednosti:

Za radionice koje žele integrirati preciznu automatizaciju u svoje proizvodne operacije,SUOTEInženjerska stručnost pruža temelj. Ista preciznost koja karakterizira anAutomatska glava za šivanje džepova s ​​dvostrukom iglomproširuje se na automatizirana rješenja za namatanje dizajnirana za proizvodnju brtvila. Svaki automatski džepni stroj za šivanje s dvostrukom iglom za šavove, proizveden od strane SUOTE-a, odražava predanost tvrtke kontroli kvalitete i stalnim inovacijama. Bez obzira konfigurirate li automatsku glavu za šivanje džepova s ​​dvostrukom iglom za aplikacije na odjeći ili prilagođavate slične principe automatizacije za namatanje brtvila, temeljna inženjerska disciplina ostaje dosljedna.

Često postavljana pitanja

Koja konkretna poboljšanja kvalitete može pružiti automatski stroj za namatanje u usporedbi s ručnim namatanjem?

Automatski strojevi za namatanje daju mjerljiva poboljšanja kvalitete u više dimenzija. Prvo, oni eliminiraju varijabilnost napetosti namota koju uzrokuje operater—isti program primjenjuje identičnu napetost na svaku brtvu. Drugo, osiguravaju jednoliku distribuciju punila kroz kontrolirane mehanizme dodavanja, sprječavajući šupljine ili prekomjernu koncentraciju uobičajenu u ručnim operacijama. Treće, automatsko točkasto zavarivanje proizvodi dosljedno postavljanje zavara i prodiranje, smanjujući rizik od odmatanja brtve tijekom rada. Istraživanja pokazuju da gustoća namota značajno utječe na ponašanje brtvljenja, a automatski sustavi održavaju optimalnu gustoću tijekom proizvodnih ciklusa. Dodatno, moderni automatski strojevi s PLC kontrolom mogu pohraniti proizvodne parametre za svaku vrstu brtve, omogućujući brze, ponovljive promjene između različitih specifikacija. Za radionice koje opskrbljuju industrije sa strogim zahtjevima kvalitete, sljedivost dokumentacije koju pružaju automatizirani sustavi također podržava usklađenost sa standardima poput ASME B16.20.

Kako se proizvodna brzina automatskog stroja za namatanje pretvara u stvarni učinak radionice?

Specifikacije brzine proizvodnje moraju se tumačiti u kontekstu cjelokupnog rada radionice. Tipični automatski stroj za namatanje proizvodi standardnu ​​ANSI 2" spiralnu brtvu za približno 12 sekundi, sa 6" brtvama koje zahtijevaju 18-30 sekundi, ovisno o konfiguraciji stroja. Međutim, najznačajniji dobici u produktivnosti dolaze od rada s više strojeva. Jedan operater može nadzirati pet automatskih strojeva za namatanje istovremeno, smanjujući troškove rada po brtvi do 80% u usporedbi s ručnim konfiguracijama s jednim operaterom po stroju. Strojevi nastavljaju proizvodnju bez intervencije operatera između ciklusa, što znači da jedna smjena od osam sati može proizvesti tisuće standardnih brtvila. Za brtve velikog promjera veće od 500 mm, vodoravni strojevi za namatanje sa servo motornim pogonom održavaju produktivnost dok rješavaju probleme ravnosti koji obično zahtijevaju preradu u ručnoj proizvodnji. Radionice bi trebale uzeti u obzir i vrijeme ciklusa i učinkovitost rada pri izračunavanju povrata ulaganja u automatizaciju.

Koja su ključna razmatranja pri odabiru automatskog stroja za namatanje za radionicu koja proizvodi brtve različitih veličina?

Nekoliko čimbenika trebalo bi voditi proces odabira za radionice koje rade s različitim specifikacijama brtvila. Raspon promjera je primarno razmatranje—standardni okomiti strojevi za namatanje obično se prilagođavaju od 15 mm do 500 mm, što je dovoljno za većinu industrijskih veličina prirubnica do ANSI 20". Radionice koje proizvode veće promjere do 1600 mm trebale bi razmotriti vodoravne konfiguracije. Mogućnosti rukovanja materijalom također su važne: potvrdite da stroj može obrađivati i prethodno oblikovane trake od nehrđajućeg čelika u obliku palačinke i ravne trake iz kolutova 20-25 kilograma. Sučelje sustava za upravljanje trebalo bi omogućiti brze promjene programa između različitih tipova brtvila, u idealnom slučaju s pohranjivanjem programa za često proizvedene brtve. Provjerite podržava li stroj obje konfiguracije specifikacije brtve prije nego se posvetite bilo kojoj opremi.

Integracija s radnjom radionice

Implementacija automatskih strojeva za namatanje zahtijeva promišljenu integraciju u postojeće tijekove rada u radionici. Sljedeća razmatranja pomažu osigurati uspješno usvajanje:

Planiranje prostora

Standardni automatski strojevi za namatanje obično zauzimaju otprilike 1200×900×1750 mm do 1400×1050×1650 mm prostora na podu. Konfiguracije s više strojeva zahtijevaju odgovarajući prostor za kretanje operatera između jedinica, skladištenje sirovina i prikupljanje gotovih brtvila. Međutim, prostorna učinkovitost automatskih strojeva općenito je bolja od ručnih radnih stanica kada se uspoređuje učinak po jedinici.

Zahtjevi za obuku

Dok automatski strojevi za namatanje smanjuju oslanjanje na visokokvalificirane motače, operaterima je i dalje potrebna obuka za postavljanje programa, utovar materijala, provjeru kvalitete i osnovno održavanje. Većina proizvođača nudi sveobuhvatne programe obuke koji pokrivaju ove aspekte. Krivulja učenja znatno je kraća nego za ovladavanje ručnim navijanjem, što radionicama omogućuje brže postavljanje novih operatera.

Integracija osiguranja kvalitete

Automatski strojevi olakšavaju integrirano osiguranje kvalitete. Pohranjivanjem proizvodnih parametara i automatskim bilježenjem podataka o namotavanju svake brtve, radionice mogu kupcima pružiti dokumentiranu sljedivost koju ručne operacije ne mogu usporediti. Ova sposobnost postaje sve vrijednija kada se isporučuju projekti koji zahtijevaju potpune certifikate materijala i proizvodnje.

Uloga precizne proizvodnje u evoluciji radionice za brtve

Industrija proizvodnje brtvila razvija se prema većoj automatizaciji, vođena zahtjevima kupaca za dosljednom kvalitetom, regulatornim zahtjevima za dokumentaciju i pritiskom konkurencije za poboljšanjem produktivnosti. Radionice koje se i dalje oslanjaju na metode ručnog namatanja sve će se više boriti protiv automatiziranih operacija koje proizvode vrhunske proizvode po nižim troškovima po jedinici.

SUOTEpredstavlja primjer sposobnosti precizne proizvodnje na koji se radionice za brtve mogu pozvati kada razmatraju partnere za automatizaciju. Specijalizacija tvrtke za automatizirane strojeve, potpomognuta pogonom od 40.000 četvornih metara i godinama proizvodnog iskustva, pokazuje kako posvećena inženjerska pažnja proizvodi pouzdanu opremu. Bilo da ispituje anAutomatska glava za šivanje džepova s ​​dvostrukom iglomza primjenu u odjevnim predmetima ili istraživanje automatiziranih rješenja za namatanje brtvi, osnovno načelo ostaje konstantno: precizna automatizacija poboljšava dosljednost, smanjuje varijabilnost i poboljšava ukupnu proizvodnu sposobnost.

Zaključak

Vraćajući se na pitanje postavljeno na početku—Može li automatski stroj za namatanje biti nadogradnja koja je potrebna vašoj radionici za brtvljenje? — odgovor ovisi o specifičnim okolnostima u radionici. Međutim, za većinu komercijalnih proizvođača brtvila koji opslužuju zahtjevne industrijske kupce, dokazi snažno idu u prilog automatizaciji.

Tržište raste. Predviđa se da će globalna industrijska potražnja za brtvama značajno porasti do 2034. godine, pri čemu će spiralno namotane brtve ostati središnje u primjenama brtvljenja u nafti i plinu, kemijskoj preradi i proizvodnji električne energije. Zahtjevi kvalitete postaju sve stroži. ASME standardi određuju točne parametre za debljinu trake, korak namotaja i gustoću punila koje automatski strojevi dosljedno postižu. Radni izazovi se pojačavaju. Kvalificirani motači odlaze u mirovinu, a novim operaterima trebaju mjeseci da ručnim metodama dostignu prihvatljivu razinu produktivnosti.

Automatski strojevi za namatanje rješavaju sve te izazove dok pružaju dodatne prednosti: dokumentirana sljedivost kvalitete, smanjena prerada, niži troškovi rada po jedinici i mogućnost povećanja proizvodnje bez proporcionalnog povećanja osoblja.

Za voditelje radionica koji procjenjuju ovu nadogradnju, preporuka je da započnu s temeljitom analizom trenutnih proizvodnih podataka. Izračunajte trenutne stope odbijanja, prosječne brzine proizvodnje, troškove rada po brtvi i pritužbe kupaca na kvalitetu. Usporedite ove brojke s tipičnim poboljšanjima o kojima izvješćuju radionice koje su automatizirale svoje operacije namotavanja. Jaz između ručne i automatske izvedbe često je dovoljno velik da opravda ulaganje unutar predvidljivog vremenskog okvira.

Krajolik proizvodnje brtvila se mijenja. Radionice koje prihvaćaju automatizaciju bit će pozicionirane tako da zadovolje sve veću potražnju na tržištu dosljednom kvalitetom i konkurentnim cijenama. Oni koji odgađaju riskiraju da budu zaostali jer kupci sve više specificiraju automatiziranu proizvodnju za kritične primjene brtvljenja.
